更新CAD文档中的信息

针对一个打开的CAD文档，我们可以通过CAD Reader 从中读取信息，也可以更新其中的信息，用来更新CAD文档中信息的，称为CAD Writer。CAD Writer 就和回写公式类似，只不过它所回写的，不是数据库中的数据表，而是CAD文档中的图元表。

说明：
 1.圆，文字，多行文字，直线，圆弧，椭圆可新增和修改；
 2.块只可新增；
 3.属性只可修改。

本节举一个Solidworks的例子，说明如何定义和使用CAD Writer。

通常在一个企业中，设计部门用CAD软件设计产品时，要遵守一些约定，比如，所有的文档中，都必须包含部件编码、设计者、部门等属性，这些属性的命名、类型等要统一。在下面的这个例子中，我们定义一个模板，用于录入企业统一规定的文件属性，然后定义一个CAD Writer，把已经存储在数据库中的统一的文件属性，自动写入到CAD文档中。

定义一个模板，录入统一的文件属性

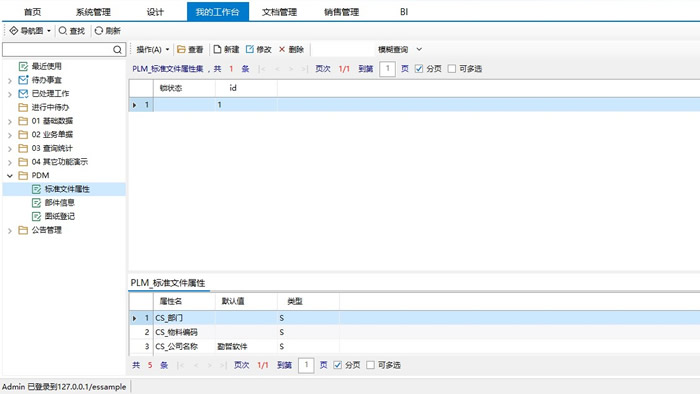

定义一个模板，在其上定义一个明细表名为“PLM_标准文件属性”，并填报一张表单，输入内容，在我的工作台上显示如下：

定义CAD Writer

下面定义一个CAD Writer，将存储在“PLM_文件标准属性”中的属性名，写入到Solidworks文档中。

1. 登录系统，进入“设计”栏目。
2. 展开分类树的最后一个节点“CAD Writer”，选中其下的子节点“SolidworksWriter”。

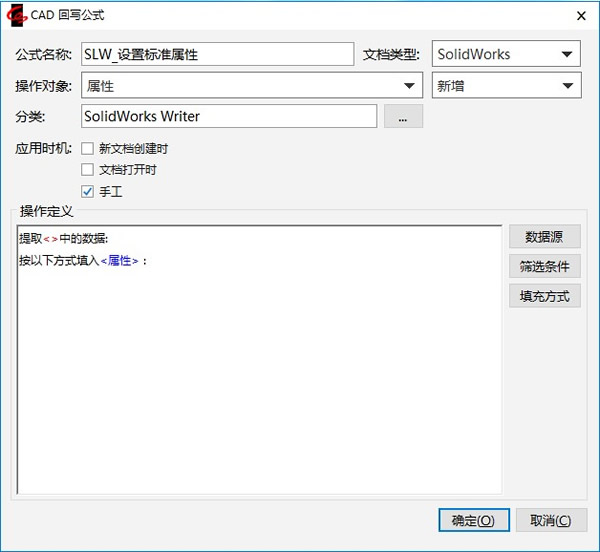

3. 点击列表工具栏按钮【新建】，出现下面的窗口。

输入公式名称，文档类型选择“Solidworks”；

在“操作对象”下拉列表中列出了所有可能被写入信息的Solidworks图元表表名，选择“属性”，右侧的下拉列表中是三种可以进行的写入操作：新增、修改和删除，我们选择“新增”；

选择SolidWorks Writer及其下分类；

应用时机勾选“手工”。

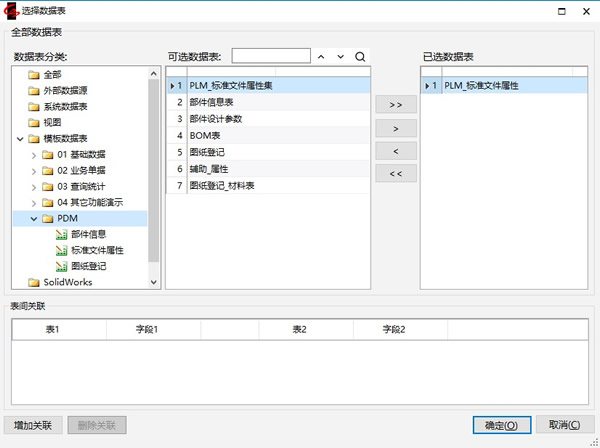

4.点击【数据源】，弹出“选择数据表”窗口，因为我们是要把已经录入到系统的标准属性写入到Solidworks文档中去，所以数据源选择“PLM_标准文件属性”表，点击【确定】，回到前面的窗口。

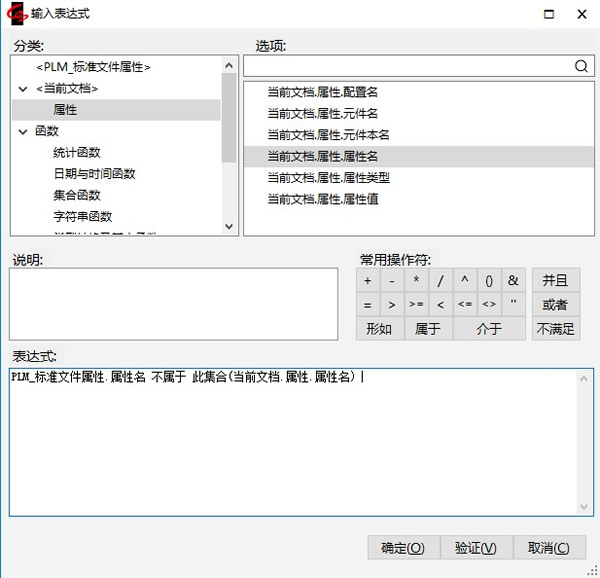

5.点击【筛选条件】，弹出“输入表达式”窗口。因为这条CAD Writer 是要往CAD文档的属性中新增，为了避免增加重复的属性，需要把文档中已有的属性过滤掉，所以在这里我们输入筛选条件为“PLM_标准文件属性.属性名不属于此集合(当前文档.属性.属性名)”。

6.点击【确定】，再次回到“CAD Writer”窗口。

7.点击【填充方式】，弹出“填充方式”窗口；

输入“属性名”的填充表达式为“PLM_标准文件属性.属性名”，“属性值”的填充表达式为“PLM_标准文件属性.默认值”；“配置名”的填充表达式为字符串常量“‘默认’”；

“属性类型”的填充表达式的稍微复杂，详见下步。

8.在“属性类型”的“提取数据…”列双击，弹出“输入表达式”窗口。注意看在此窗口的左上部“分类”树中，多了一项“<SolidWorks枚举.属性类型>”，这是因为，Solidworks的图元表“属性”的“属性类型”这个字段，有规定的取值范围，不能随意赋值，这个取值范围是一个名为“Solidworks枚举.属性类型”的枚举集合，选中这一项，在右侧“选项”栏中列出了这个枚举集合中的所有可选取值。

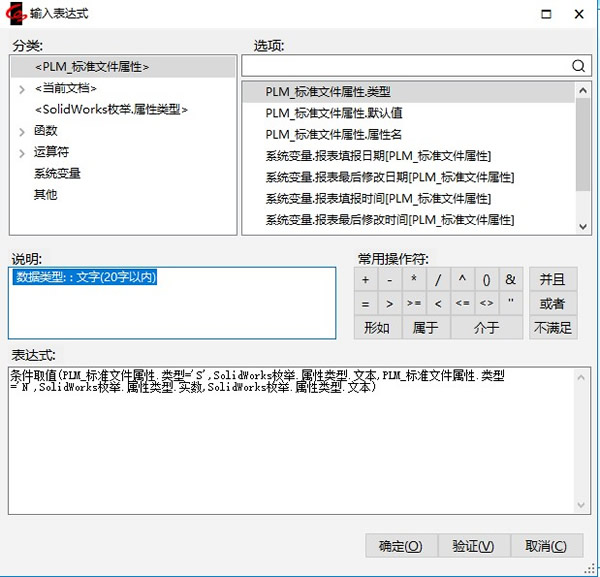

在“PLM_文件标准属性”表中，“类型”这个字段，分别用 S代表文字型、N代表数字型，所以在填充表达式中，我们用到了一个“条件取值”函数，当数据库中的类型字段是S时，对应的Solidworks中属性类型赋值为枚举值“Solidworks枚举.属性类型.文本”，当数据库中的类型字段是N时，对应的Solidworks中属性类型赋值为枚举值“Solidworks枚举.属性类型.实数”。最终定义好的填充表达式如下图所示。

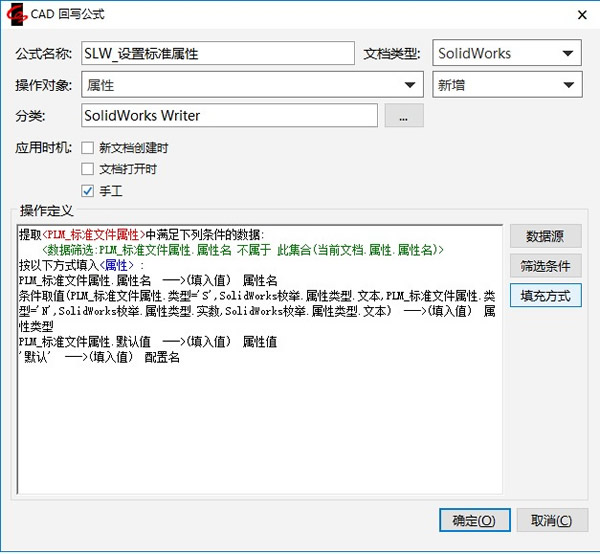

9.点击【确定】回到“CAD Writer”窗口，定义完整的CAD Writer 如下：

应用CAD Writer

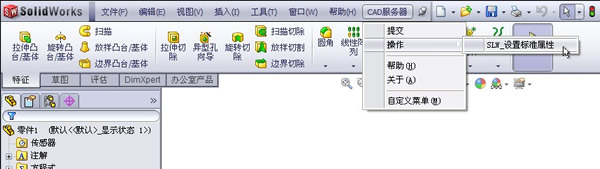

登录系统，进入文档管理栏目，签出并打开一个Solidworks 文档，在Solidworks 窗口中，选择菜单【CAD服务器】-【操作】，会看到其下有子菜单【SLW_设置标准属性】，这是我们所定义的CAD Writer 的名称。

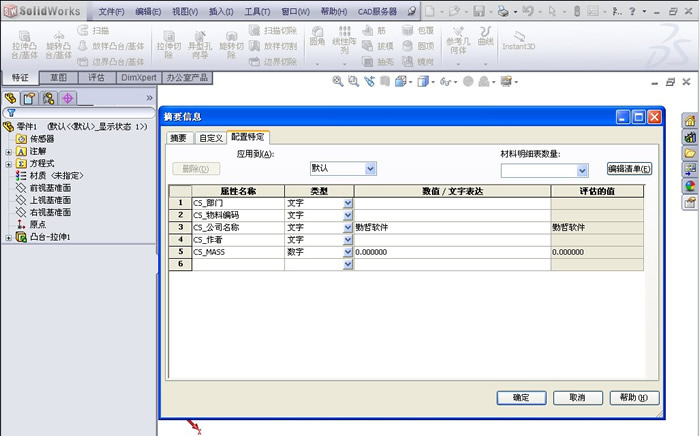

点击【SLW_设置标准属性】，相应的CAD Writer 即被执行，为了检验其执行的效果，点击菜单【文件】-【属性】，在弹出的窗口中，会看到“PLM_文件标准属性”表中的那些属性都写到了当前文件中。

说明： 我们可以依28.4节中的步骤，在AutoCAD类型的【CAD Writer】回写公式中回写以下图形：圆，文字，多行文字，直线，圆弧，椭圆的颜色属性。
