提交CAD文档，同时填报表单

CAD文档中包含的是图形信息，为了管理的方便，可以在把CAD文档提交到文档库的同时，填报一份配对的表单，用以描述CAD文档的内容及其中包含的关键设计参数，以方便不使用CAD软件的其他部门或岗位的用户。

设计CAD表单

表单都是基于模板的，设计和CAD文档配对的表单模板，与设计普通的模板没有两样，同样需要画表样、定义数据项和数据表、定义表间公式等，不同的是：1）在模板的属性中，需要特别指定，这个模板“是CAD表单”，它可以在指定种类的CAD文档提交的时刻，同步填报；2）在模板上，可以定义特别类型的表间公式“CAD Reader”，它可以从配对的CAD文档中提取信息，自动填充到表单上。

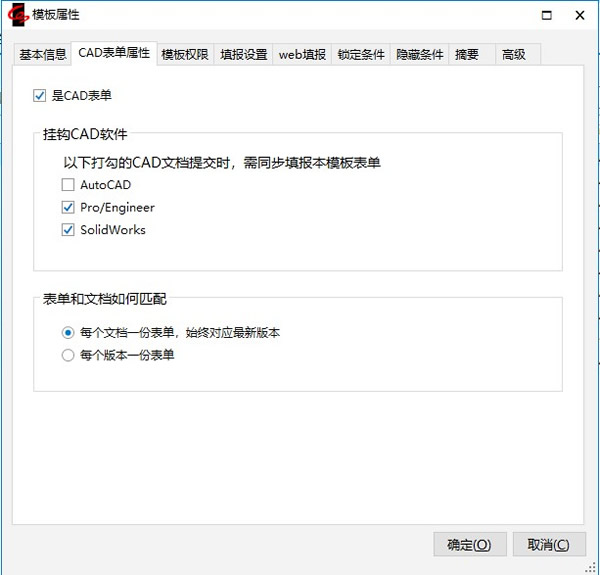

如下图所示，在模板属性窗口上，多出来一个“CAD表单属性”选项卡，勾选“是CAD表单”，并勾选可以挂钩的CAD软件种类，则凡是从这些CAD软件中提交文档的时候，用户就可以选择同时填报一份此模板的表单，该表单和所提交的文档之间，自动建立关联关系。（关于提交文档，参见29.1.3节，关于表单和文档的关联关系，参见26.3.5节）

关于CAD Reader，在下节详述。

提交文档的同时填报表单

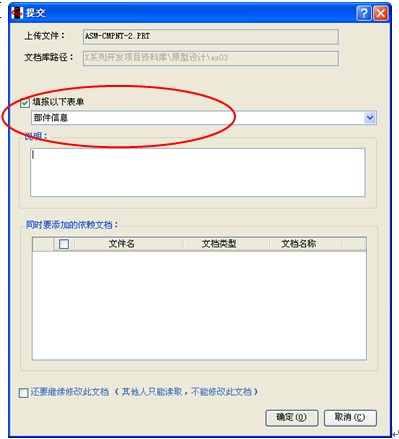

当提交CAD文档的时候，如果我们事先指定了某些模板是与本类CAD软件挂钩的CAD表单，则在文档提交窗口上，会出现“提交以下表单”的下拉列表，用户可以从中选择想要同步填报的模板名称，点击【确定】，则自动打开指定的表单以供填报。该表单将和所提交的文档自动建立相关关系。
